论继电保护中谐波的影响与应对_继电保护
1、对于感应型继电保护装置的可以活动的部分惯性很大 ，动作速度较慢 ，谐波转矩对继电保护装置的影响作用很小。
2 、谐波对旋转设备和变压器的主要危害是引起附加损耗和发热增加，此外谐波还会引起旋转设备和变压器振动并发出噪声 ，长时间的振动会造成金属疲劳和机械损坏 。谐波对线路的主要危害是引起附加损耗 。谐波可引起系统的电感 、电容发生谐振 ，使谐波放大。
3、将消耗电力系统中的无功功率，并导致电网电压下降 、波动和畸变 ，大大增加了输电线路的损耗 ，影响电力系统中的继电保护和自动控制装置的可靠运行 。
4 、谐振引起的过电压和过电流会大大增加电容器的损耗和过热，这往往导致电容器的损坏 。对继电保护及自动化装置的影响：谐波对继电保护的影响主要表现为使继电器动作特性畸变或效果降低 ，其后果常是保护装置的拒动或误动。
5、谐波对于电力系统的危害：降低供电设备的寿命 ，增加输、供和用电设备的额外附加损耗，使设备的温度过热 。影响变压器 。谐波电流叠加在电容器的基波上，使电容器电流变大 、温度升高 、寿命缩短 ，引起电容器过负荷甚至爆炸。影响继电保护和自动装置的安全性 。
6、）影响系统运行状态 电力系统之所以可以在一定的故障情况下运行 ，这主要是因为电力系统中常安装了一些继电保护装置和自动控制装置 。但是一旦有谐波的存在，这些保护装置便会在一定程度上受到干扰 ，而不能很好的工作 ，而威胁系统的稳定与安全运行。
工业自动化电力拖动控制技术实操教程
1 、第二部分深入探讨电力拖动的基本原理，讲解电动机全压起动 、减压起动、制动和调速等关键控制流程 ，帮助学生理解电机控制的核心技术。第三部分涵盖了机床电气控制线路的讲解 ，如车床 、钻床 、铣床、镗床 、磨床以及电动葫芦和桥式起重机等设备的电气系统设计和故障处理，让学生熟悉实际工业环境中的电气控制系统 。
2 、本书是根据高等工业学校工业电气自动化专业教学指导委员会制定的《电机原理及拖动》教学大纲编撰的 ，共分为九章内容 ，专注于电机与电力拖动的核心理论和基础知识 。首先，它探讨了电能与电机的基础关系 ，接着介绍了磁路和动力学的基本原理。
3、依据工业电气自动化专业教学大纲精心编写 。全书分为9个章节 ，内容涵盖了电机与电力拖动的核心原理和基础知识 。它首先介绍了电能与电机的基础概念，接着详细解析了磁路及动力学的原理，接着深入探讨了直流电机和其运行与电力拖动技术。
4 、模块1：常用电力拖动控制电路实训 该模块通过实际操作 ，让学生掌握三相异步电动机的启动控制原理 。从直接启动 、点动控制、自锁控制 ，到自动控制及正反转控制，再到多地控制 ，涵盖了电动机控制的基本技巧 。这些实训不仅培养了学生的动手能力 ，也加深了对电力拖动控制电路的理解。
5、控制设备是电力拖动系统中的智能部分，负责接收操作指令 、分析运行状态 、执行控制策略并调整系统参数 。现代电力拖动系统广泛应用微处理器、PLC（可编程逻辑控制器）等先进控制技术 ，实现自动化和智能化控制 。生产机械是电力拖动系统的最终应用对象 ，根据具体需求可选择各类机械设备。

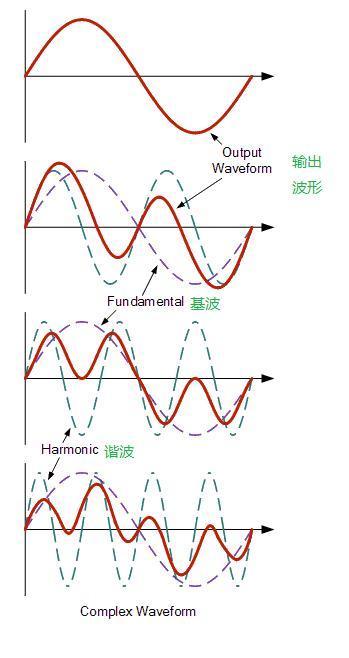

什么是电力系统谐波?
1 、谐波是指对周期性非正弦交流量进行傅里叶级数分解所得到的大于基波频率整数倍的各次分量，通常称为高次谐波 ，而基波是指其频率与工频(50Hz)相同的分量 。谐波分量是指一个周期电气量的傅立叶级数中次数大于1的整数倍分量 。
2 、谐波是指电力系统中的一种干扰现象 ，表现为电网频率周围出现的多余波动或不规则波形。谐波不仅影响电网的安全运行，还可能对用电设备造成损害。下面详细介绍谐波的概念和特性 。谐波是电力系统中的一种非正弦波信号 。它是由电网中的非线性负载产生的 ，这些负载在电流通过时会产生谐波频率分量。
3、电力电气领域中的谐波是指电流或电压频率为基波频率的整数倍的波形 ，它们对于电力系统的稳定性和安全运行具有非常重要的意义 。谐波会导致系统中的电压和电流波形失真，产生过多的热和损耗，甚至降低系统的能效 ，对于高精度电子设备的使用也有很大的影响 。
4 、电网谐波是指在电力系统中 ，除了基本的正弦波（基波）电压和电流之外，存在的一些额外波动 ，这些波动具有频率高于基波的特性。它们可以是2次 、3次、5次或更高次的谐波 。
电网谐波产生的原因,有哪些危害,应该如何进行抑制
1 、谐波产生的根本原因是由于电网中某些设备和负荷的非线性特性 ，即所加的电压与产生的电流不成线性（正比）关系而造成的波形畸变 。危害：由于谐波的频率较高，使导线的集肤效应加重 ，因此铜损急剧增加。同时变压器铁心由于不能适应急剧变化的磁通而导致铁损急剧增加 。
2 、电弧炉、电石炉 。由于加热原料时电炉的三相电极很难同时接触到高低不平的炉料 ，使得燃烧不稳定，引起三相负荷不平衡 ，产生谐波电流 ，经变压器的三角形连接线圈而注入电网。其中主要是2 7次的谐波，平均可达基波的8% 20% ，最大可达45% 。气体放电类电光源 。
3 、谐波的危害 ，可使电动机 、变压器的铁损增加，甚至出现过热现象，缩短使用寿命。还会使电动机转子发生振动 ，严重影响机械加工质量。对电容器 ，可发生过负载现象以致损坏 。
4、)降低谐波源的谐波含量 。也就是在谐波源上采取措施，最大限度地避免谐波的产生。这种方法比较积极 ，能够提高电网质量 ，可大大节省因消除谐波影响而支出的费用 。2)采取脉宽调制(PWM)法 。
5、谐波产生的原因：电网中有一些特殊的用电设备，比如：大功率整流器 、中频炉 、变频器、劣质节能灯 ，等等 ，这类设备的工作电流与电压不成正比，我们叫它们为非线性的负载。
6 、谐波的产生： 在理想的干净供电系统中 ，电流和电压都是正弦波的 。在只含线性元件的简单电路里 ，流过的电流与施加的电压成正比，流过的电流是正弦波 。 在实际的供电系统中 ，由于有非线性负荷的存在 ，当电流流过与所加电压不呈线性关系的负荷时，就形成非正弦电流。
夏向阳发表主要学术论文
年，他们针对单独注入式有源电力滤波器进行了深入研究 ，并在《电力系统自动化》上发表了相关论文 ，讨论了68-71页的内容 。他们还研究了采用智能功率模块的吸收电路技术，该成果发表在《高电压技术》上 ，2005年第10期 ，61-63页 。
夏向阳的学术论文成果丰硕，已在国内外重要学术刊物和会议上发表了四十余篇论文 ，其中二十多篇被EI和ISTP等知名检索机构收录。此外 ，他积极申请和获得了多项专利和软件著作权，这进一步证明了他的科研实力和创新精神 。
